Introducción

¿Quieres automatizar tu hogar con una red Zigbee estable y eficiente? En este tutorial detallado te mostraremos exactamente cómo montar una red Zigbee usando dispositivos asequibles y fáciles de configurar. Ideal para principiantes y entusiastas de la domótica.

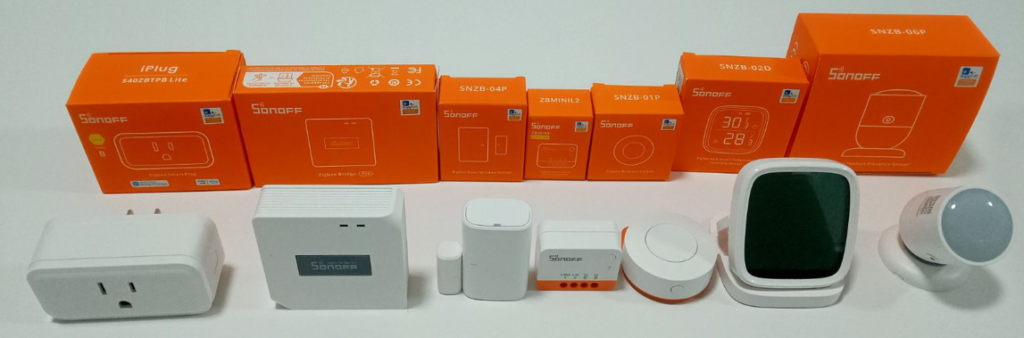

📦 Equipamiento necesario

Para seguir este tutorial necesitarás:

1. Dispositivo coordinador:
   • ZBBridge Pro Zigbee Bridge (el cerebro de la red)
2. Enrutadores Zigbee:
   • S40ZBTPB-US Lite Enchufe Inteligente (amplía la cobertura)
3. Dispositivos finales:
   • SNZB-04P Sensor de puerta/ventana
   • SNZB-01P Interruptor inalámbrico
   • SNZB-02D LCD Sensor de humedad/temperatura
   • SNZB-06P Sensor de presencia humana

Si quieres conocer la función que desempeña cada dispositivo dentro de la red. Aquí te dejo una entrada de nuestro blog donde abordamos de manera más detallada este tema.

🔧 Configuración paso a paso

Paso 1: Conectar el ZBBridge Pro a tu red WiFi

1. Alimenta el dispositivo: Conecta el ZBBridge Pro a una toma de corriente usando su cable USB incluido
2. Indicador LED: Espera a que el LED comience a parpadear en color azul (modo emparejamiento), si no parpadea al encender, presionar el botón “Pairing Button” con ayuda del pin metálico (incluido).
3. Configuración WiFi:
   • Abre la app eWeLink en tu smartphone
   • Selecciona “+” → “Añadir dispositivo”
   • Elige “Zigbee Bridge” de la lista
   • Sigue las instrucciones para conectarlo a tu red WiFi doméstica

📌 Nota importante: El ZBBridge Pro NO tiene puerto Ethernet – se conecta exclusivamente vía Wifi (2.4 GHz)

Paso 2: Verificar la conexión

• Una vez configurado, el LED debería permanecer azul fijo (conexión estable)
• En la app eWeLink, verás el dispositivo como “En línea” en tu lista de dispositivos

Consejos para mejor conexión WiFi:

✔️ Coloca el ZBBridge Pro cerca de tu router Wifi (idealmente en la misma habitación)
✔️ Usa la banda de 2.4 GHz para mejor alcance (no compatible con 5 GHz)
✔️ Evita obstáculos físicos entre el bridge y tu router

📹 [Video tutorial: Emparejamiento del Coordinador]

🔋 Paso 3: Añade el enrutador (S40ZBTPB-US Lite)

• Conecta el enchufe a una toma de corriente.
  • El LED indicador deberá parpadear, si no lo hace, pulsa el botón físico del enchufe por 5 segundos, para entrar en modo emparejamiento
  • En la app eWeLink:
  • Selecciona el ZBBridge-P y presiona → “Añadir” → “Enchufe Zigbee”.
  • Pulsa el botón físico del enchufe por 5 segundos hasta que el LED parpadee.
  • Confirma en la app que se ha añadido.

🌟 Beneficio: Ahora tu red Zigbee tiene mayor alcance gracias a la función de enrutador.

📹 [Video tutorial: Emparejamiento del enrutador]

Paso 4: Empareja sensores y dispositivos finales

A. Interruptor Inalámbrico (SNZB-01P)

1. Mantén pulsado durante 5 segundos el botón del interruptor hasta que parpadee.
2. En la app eWeLink:
3. Selecciona el ZBBridge-P y presiona → “Añadir” → “SNZB-01P”.
4. Para asegurarnos que se agregó, podemos accionarlo (ej.: “Pulsación, Doble Pulsación, Pulso largo”).

📹 [Video tutorial: Emparejamiento del sensor]

B. Sensor Humedad/Temperatura (SNZB-02D LCD)

1. Pulsa el botón trasero para entrar en modo emparejamiento.
2. Sincronízalo en la app y revisa los datos en tiempo real.

📹 [Video tutorial: Emparejamiento del sensor]

C. Sensor de Puerta/Ventana (SNZB-04P)

1. Pulsa el botón trasero para entrar en modo pairing.
2. Sincronízalo en la app y revisa los datos en tiempo real.

📹 [Video tutorial: Emparejamiento del sensor]

D. Sensor de Presencia (SNZB-06P)

1. Actívalo con el botón lateral.
2. Configúralo para detectar presencia en zonas específicas (ej.: sala de estar).

📹 [Video tutorial: Emparejamiento del sensor]

⚙️Configuraciones avanzadas

Crear automatizaciones útiles

Ejemplo práctico:

• Cuando se abra la puerta (SNZB-04P) → Encender la luz conectada al enchufe inteligente
• Si la temperatura sube de 28 °C (SNZB-02D) → Activar el ventilador

Optimizar el rendimiento de la red

• Añade más enrutadores en zonas con poca cobertura
• Actualiza el firmware de todos los dispositivos regularmente
• Evita interferencias con otros dispositivos inalámbricos

⚠️ Solución de problemas comunes

Problema	Solución
Dispositivo no se empareja	Verifica que esté en modo emparejamiento y cerca del coordinador
Pérdida de conexión	Añade un enrutador entre el dispositivo y el coordinador
Respuesta lenta	Revisa posibles interferencias de otros dispositivos Wifi
