¿Te ha pasado que al grabar con tu láser CO₂ el resultado no queda como esperabas? El secreto está en encontrar la combinación óptima de potencia y velocidad para cada material. En esta guía práctica, te enseñaremos cómo calibrar potencia y velocidad para obtener un grabado láser y mejorar la calidad de tus trabajos.
📌 ¿Por qué es Importante calibrar potencia y velocidad para un grabado láser?
- Evita quemaduras o grabados poco profundos.
- Encuentra el acabado que buscas
- Ahorra material y tiempo al usar configuraciones precisas.
Obtén resultados profesionales en madera, acrílico, MDF, cuero y más.
🔧 Materiales y Preparación
El equipo que será necesario es el siguiente:
- Equipo Láser con controlador Ruida
- Software LightBurn (versión de prueba funciona). Si no lo tienes, no te preocupes, aquí te dejamos el archivo RD listo para tu máquina.
- Material de prueba (MDF, acrílico, cuero, etc.), del grosor de material que gustes.
- Espacio de prueba recomendado:10 cm x 10 cm.
Configuración Inicial en LightBurn
Una vez que hayas instalado el software de LightBurn, vamos a configurar y realizar la conexión entre tu PC y máquina láser. Sigamos los siguientes pasos:

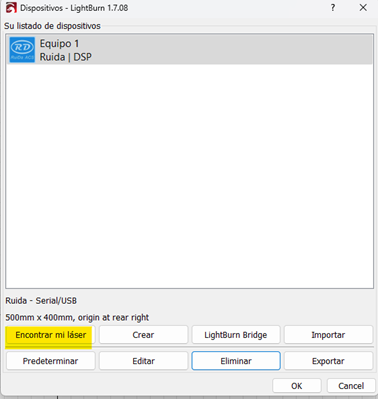

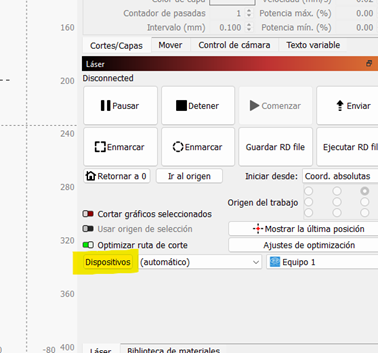

| 1. En la ventana principal, observa que de tu lado derecho hay una variedad de pestañas y opciones para configurar; Dirígete a la sección de Dispositivos  | 2. Presiona en Encontrar mi láser |

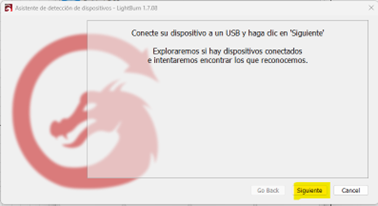

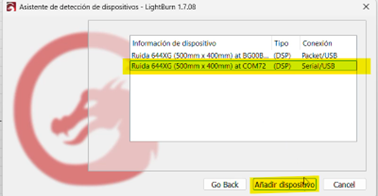

3. Conecta mediante el Cable USB tu equipo láser y presiona siguiente. | 4. Comenzará a buscar los dispositivos conectados y te deberá aparecer una ventana similar, selecciona el que diga Serial /USB en Conexión y presiona “Añadir dispositivos”  |

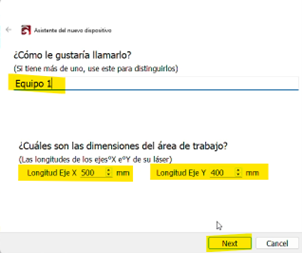

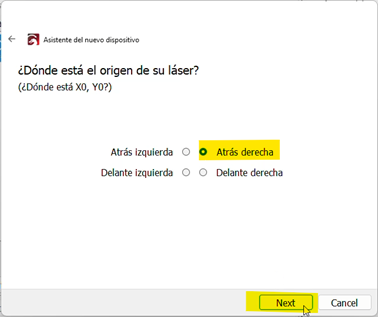

| 5. Nombra tu dispositivo y revisa que las dimensiones del área de trabajo coincidan con la de tu máquina y presiona siguiente.  | 6. Para este equipo su origen se encuentra (Atrás derecha) |

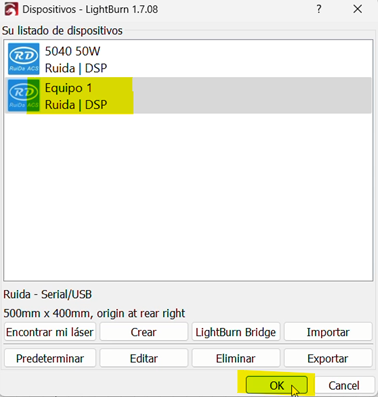

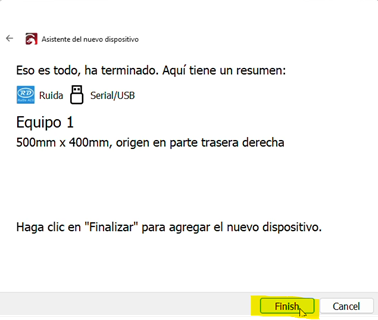

7. Revisa el resumen en la siguiente ventana y presiona finalizar | 8. En la siguiente ventana nos mostrará la lista de nuestros dispositivos y seleccionamos la que acabamos de crear “Equipo 1”  |
Te compartimos el resumen de los pasos en el siguiente video:
📐 Diseño de la Prueba
Realizaremos la creación del un patrón que en donde variaremos la relación velocidad vs. potencia de trabajo de nuestra máquina láser con los siguientes valores:
| Velocidad (mm/s): | 100 | 130 | 160 | 190 | 220 | 250 | |
| Potencia (%): | 10 | 20 | 30 | 40 | 50 | 60 | 70 |

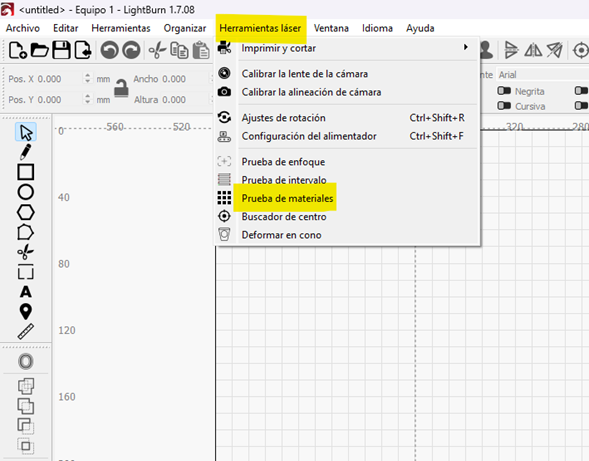

Posteriormente, nos dirigimos a la pestaña “Herramientas láser”. Damos clic y nos aparece un listado, seleccionamos “Prueba de materiales“.

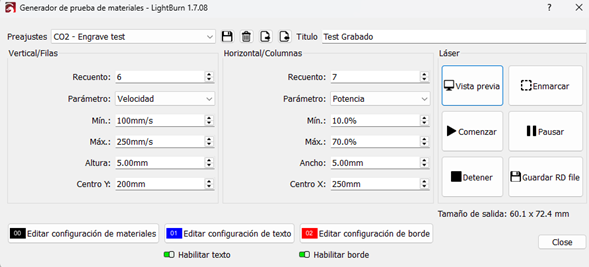

Configuramos la prueba de la siguiente manera.
- Preajustes: CO2 – Engrave test
- Título: Título de la prueba
- Vertical/Filas
- Recuento: 6
- Parámetro: Velocidad
- Mín.: 100 mm/s
- Max: 250 mm/s
- Altura: 5.00 mm Centro Y: 200 mm
- Horizontal/Columnas
- Recuento: 7
- Parámetro: Potencia
- Mín.: 10%
- Max: 70%
- Ancho: 5.00 mm Centro X: 250 mm
En la parte inferior de la configuración favor de Habilitar Texto y Habilitar Borde

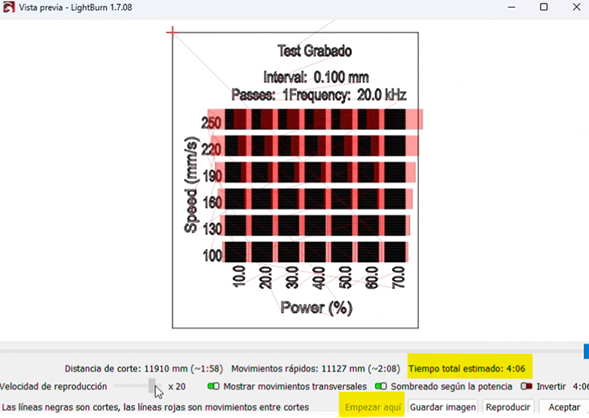

Una vez configurada la prueba para el grabado. Podemos ver una Vista Previa. Podremos observar una simulación de los desplazamientos que realizara nuestro equipo, además del tiempo estimado para la realización de nuestra prueba.
Guardaremos la prueba que hemos diseñado en una memoria USB. Presionamos en Guardar RD file elegimos la ubicación de nuestra USB.
Si tuviste algún problema para generar la prueba, aquí te la dejamos la prueba que configuramos. Prueba de Grabado

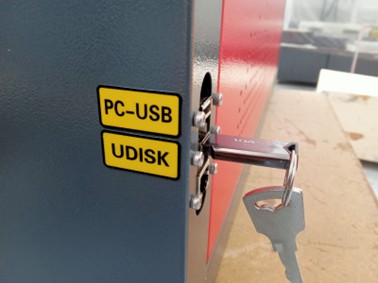

Expulsamos la USB y conectamos en nuestra Cortadora Láser.
En nuestra pantalla del equipo realizamos lo siguiente:

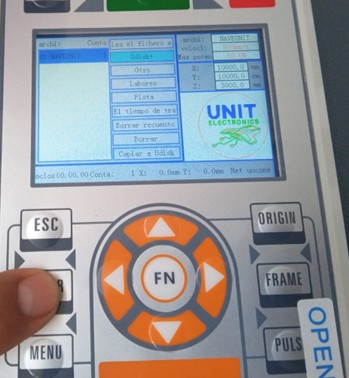

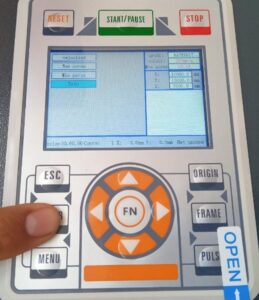

1. Presionamos Menú y seleccionamos Dato(el panel podría variar) | 2. Presionamos ENTER y nos desplegará una nueva ventana, aquí seleccionaremos Udisk+ y presionamos ENTER  |

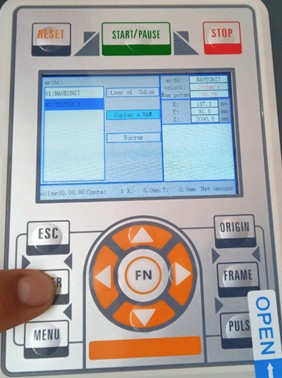

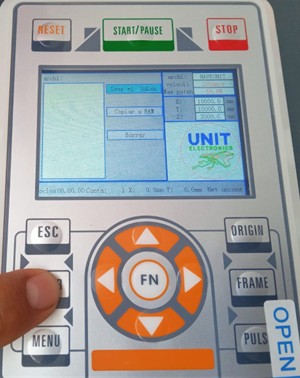

3. Seleccionamos Leer el Udisk | 4. Seleccionamos el archivo con el nombre de la prueba que previamente, guardamos y damos clic en Copiar a RAM  |
Regresamos con ESC, seleccionamos el archivo que acabamos de copiar en RAM. Y presionamos en FRAME para visualizar el espacio de trabajo que utilizara nuestro equipo. Si es necesario, ubicamos nuestro material a esa zona. A continuación un video que resume las instrucciones anteriores:
⚡ Ejecución de la Prueba
Para las siguientes pruebas favor de considerar los siguientes pasos claves:
- Seguridad: Asegúrate de tener una buena ventilación y que tu extractor funcione correctamente.
- Enfoca correctamente la lente (8 mm de distancia con el material)
- Revisa que tus espejos se encuentren limpios.
- Verifica el enfriamiento del tubo CO2 (agua circulando correctamente).
- Asegura de tener la tapa abajo antes de iniciar el corte
- Presiona START y solo abre la tapa al finalizar el grabado.
Prueba ejecuta en MDF
Prueba ejecutada en Acrílico
📌 Resultados y Conclusión

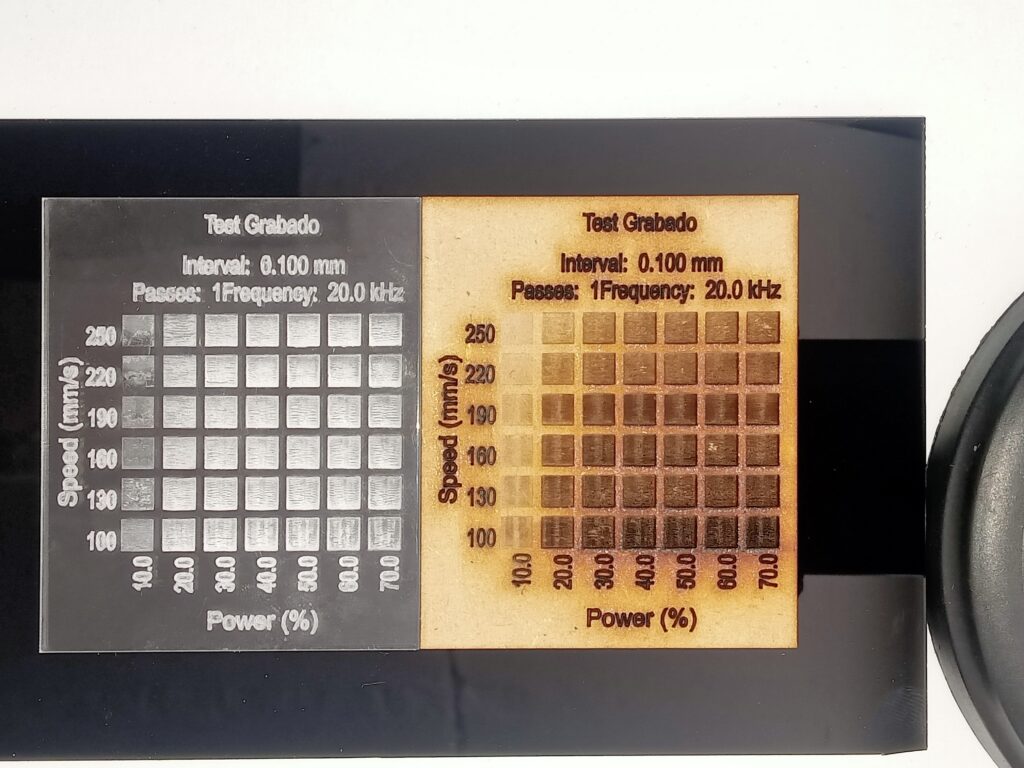

Después de la prueba, tendrás una tabla de referencia para cada material. Como las siguientes pruebas realizadas en MDF y Acrílico.
Conclusión:
Esta prueba te dará el control total sobre tu máquina láser.
Con estas 42 muestras de grabado tú puedes elegir exactamente que relación Potencia / Velocidad es la indicada para replicar el acabado que buscas. Recuerda que en el eje y encontramos velocidad (mm/s) y en el eje x, potencia (%).

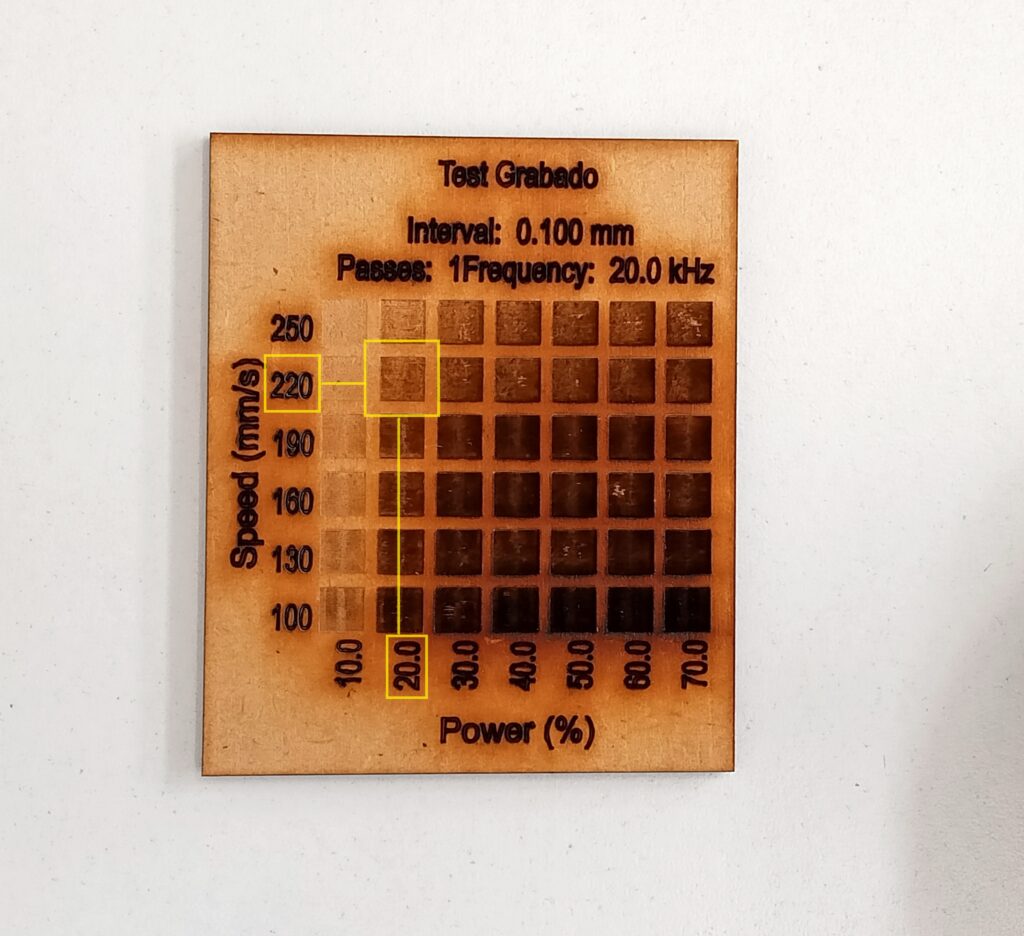

Ejemplo. Si quisiera obtener el acabado en el recuadro señalado, debemos utilizar una velocidad de 220 mm/s y una potencia de 20 %
¡Experimenta y ajusta hasta conseguir el mejor resultado!
